Быстрорежущие развертки RHL-H7

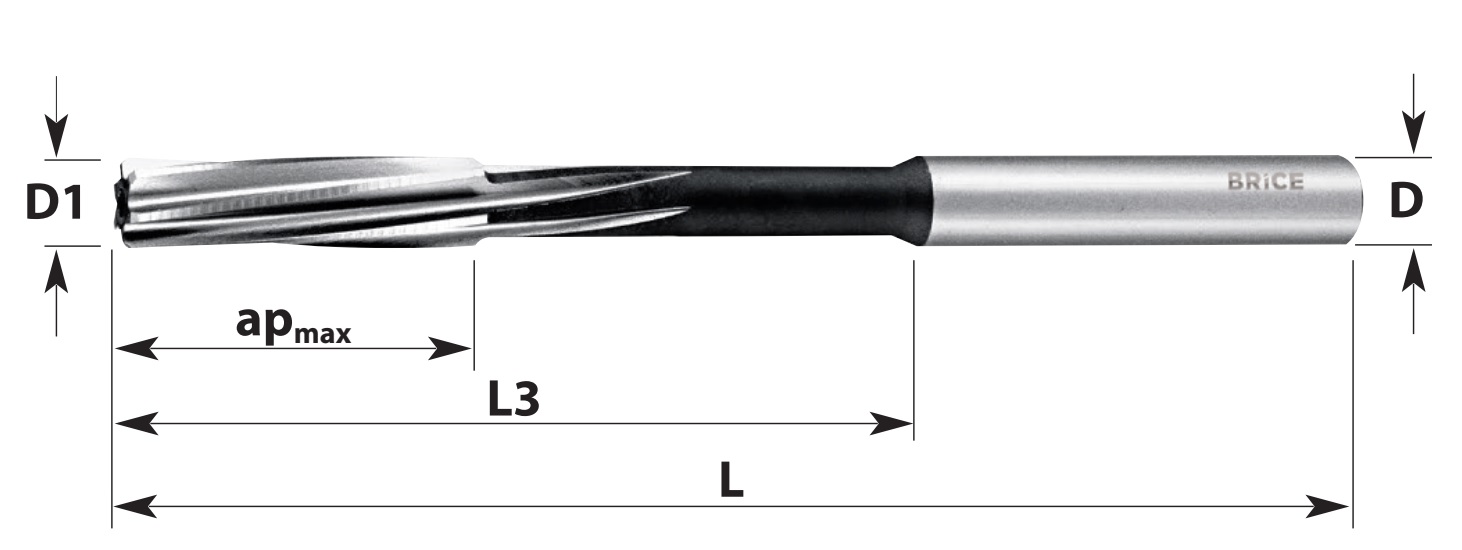

Схема
Описание
Быстрорежущие развертки
• Машинные развертки из быстрорежущей стали
• Для обработки отверстий с полем допуска Н7
• Гладкий цилиндрический хвостовик
• Для обработки сквозных отверстий
• Угол подъема винтовой канавки 7 градусов
• Левое направление винтовой канавки
• Машинные развертки из быстрорежущей стали
• Для обработки отверстий с полем допуска Н7
• Гладкий цилиндрический хвостовик
• Для обработки сквозных отверстий
• Угол подъема винтовой канавки 7 градусов
• Левое направление винтовой канавки
Детализация
Для удобства переверните телефон
| Без покрытия | Покрытие TiAlN |
Число зубьев |
Режущая часть | Обнижение |
Диаметр хвостовика, мм |
Общая длина, мм | |
| Диаметр, мм | Длина, мм | Длина, мм | |||||
| Обозначение | Обозначение | Z | D1 | apmax | L3 | D | L |
| RHL3.0100H7N.SHE | RHL3.0100H7N.STE | 3 | 1,0 | 7 | – | 1,0 | 33 |
| RHL3.0150H7N.SHE | RHL3.0150H7N.STE | 3 | 1,5 | 8 | – | 1,5 | 40 |
| RHL4.0200H7N.SHE | RHL4.0200H7N.STE | 4 | 2,0 | 11 | – | 2,0 | 49 |
| RHL4.0250H7N.SHE | RHL4.0250H7N.STE | 4 | 2,5 | 14 | – | 2,5 | 57 |
| RHL6.0300H7N.SHE | RHL6.0300H7N.STE | 6 | 3,0 | 15 | – | 3,0 | 61 |
| RHL6.0350H7N.SHE | RHL6.0350H7N.STE | 6 | 3,5 | 18 | 45 | 3,5 | 70 |
| RHL6.0400H7N.SHE | RHL6.0400H7N.STE | 6 | 4,0 | 19 | 47 | 4,0 | 75 |
| RHL6.0450H7N.SHE | RHL6.0450H7N.STE | 6 | 4,5 | 21 | 51 | 4,5 | 80 |
| RHL6.0500H7N.SHE | RHL6.0500H7N.STE | 6 | 5,0 | 23 | 56 | 5,0 | 86 |
| RHL6.0550H7N.SHE | RHL6.0550H7N.STE | 6 | 5,5 | 26 | 58 | 5,0 | 93 |
| RHL6.0600H7N.SHE | RHL6.0600H7N.STE | 6 | 6,0 | 26 | 58 | 6,0 | 93 |
| RHL6.0650H7N.SHE | RHL6.0650H7N.STE | 6 | 6,5 | 28 | 63 | 6,0 | 101 |
| RHL6.0700H7N.SHE | RHL6.0700H7N.STE | 6 | 7,0 | 31 | 71 | 7,0 | 109 |
| RHL6.0750H7N.SHE | RHL6.0750H7N.STE | 6 | 7,5 | 31 | 71 | 7,0 | 109 |
| RHL6.0800H7N.SHE | RHL6.0800H7N.STE | 6 | 8,0 | 33 | 77 | 8,0 | 117 |
| RHL6.0850H7N.SHE | RHL6.0850H7N.STE | 6 | 8,5 | 33 | 77 | 8,0 | 117 |
| RHL6.0900H7N.SHE | RHL6.0900H7N.STE | 6 | 9,0 | 36 | 80 | 9,0 | 125 |
| RHL6.0950H7N.SHE | RHL6.0950H7N.STE | 6 | 9,5 | 36 | 80 | 9,0 | 125 |
| RHL6.1000H7N.SHE | RHL6.1000H7N.STE | 6 | 10,0 | 38 | 85 | 10,0 | 133 |
| RHL6.1100H7N.SHE | RHL6.1100H7N.STE | 6 | 11,0 | 41 | 92 | 10,0 | 142 |
| RHL6.1200H7N.SHE | RHL6.1200H7N.STE | 6 | 12,0 | 44 | 99 | 12,0 | 151 |
| RHL6.1300H7N.SHE | RHL6.1300H7N.STE | 6 | 13,0 | 44 | 99 | 12,0 | 151 |
| RHL8.1400H7N.SHE | RHL8.1400H7N.STE | 8 | 14,0 | 47 | 105 | 14,0 | 160 |
| RHL8.1500H7N.SHE | RHL8.1500H7N.STE | 8 | 15,0 | 50 | 107 | 14,0 | 162 |
| RHL8.1600H7N.SHE | RHL8.1600H7N.STE | 8 | 16,0 | 52 | 115 | 16,0 | 170 |
| RHL8.1700H7N.SHE | RHL8.1700H7N.STE | 8 | 17,0 | 54 | 119 | 16,0 | 175 |
| RHL8.1800H7N.SHE | RHL8.1800H7N.STE | 8 | 18,0 | 56 | 122 | 18,0 | 182 |
| RHL8.1900H7N.SHE | RHL8.1900H7N.STE | 8 | 19,0 | 58 | 129 | 18,0 | 189 |
| RHL8.2000H7N.SHE | RHL8.2000H7N.STE | 8 | 20,0 | 60 | 135 | 20,0 | 195 |
