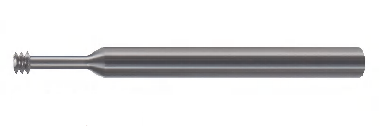

Фрезы трехрядные ТМ3

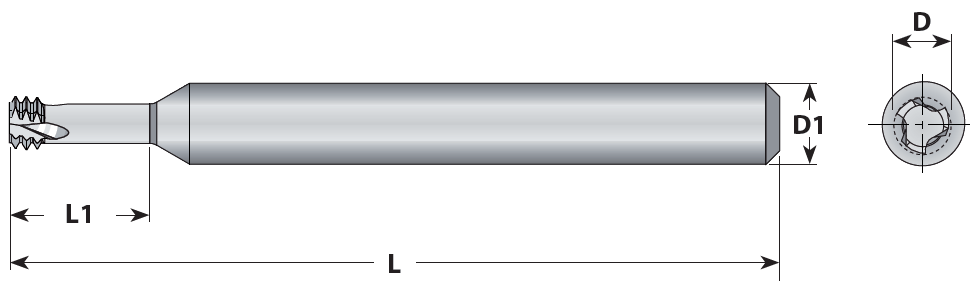

Схема
Описание
Фрезы трехрядные для фрезерования резьб в глубоких отверстиях
Метрическая резьба по:
• ГОСТ 8724–2002,
• ISO 261–1998;
• ГОСТ 9150–2002,
• ISO 68–1–1998;
• ГОСТ 24705–2004,
• ISO 724–1993;
• DIN 13–1÷28–1975÷2005
Метрическая резьба по:
• ГОСТ 8724–2002,
• ISO 261–1998;
• ГОСТ 9150–2002,
• ISO 68–1–1998;
• ГОСТ 24705–2004,
• ISO 724–1993;
• DIN 13–1÷28–1975÷2005
Детализация
Для удобства переверните телефон
| Обозначение | Кол-во перьев | Кол-во зубьев | Резьба |
Длина резьбы, мм |
Диаметр хвостовика, мм |
Режущий диаметр, мм |
Общая длина, мм | Диаметр предварительного отверстия, мм |
| Z | Zt | D1 | L1 | D | D2 | L | d1 | |
|
L1 ≤ 2 x Диаметр резьбы |
||||||||
| TM3-S06D031A57L083-I0,70ISO.. | 3 | 3 | M4x0,7 | 8,3 | 6,0 | 3,15 | 57 | 3,3 |
| TM3-S06D040A57L104-I0,80ISO.. | 3 | 3 | M5x0,8 | 10,4 | 6,0 | 4,05 | 57 | 4,2 |
| TM3-S06D048A57L125-I1,00ISO.. | 3 | 3 | M6x1,0 | 12,5 | 6,0 | 4,80 | 57 | 5,0 |
| TM3-S08D065A63L166-I1,25ISO.. | 3 | 3 | M8x1,25 | 16,6 | 8,0 | 6,50 | 63 | 6,8 |
| TM3-S10D082A73L208-I1,50ISO.. | 3 | 3 | M10x,1,5 | 20,8 | 10,0 | 8,20 | 73 | 8,5 |
| TM3-S10D099A73L250-I1,75ISO.. | 3 | 3 | M12x1,75 | 25,0 | 10,0 | 9,90 | 73 | 10,3 |
| TM3-S12D119A83L330-I2,00ISO.. | 3 | 3 | M16x2 | 33,0 | 12,0 | 11,90 | 83 | 14,0 |
| TM3-S16D159A92L413-I2,50ISO.. | 3 | 3 | M20x2,5 | 41,3 | 16,0 | 15,90 | 92 | 17,5 |
|
L1 ≤ 2,5 x Диаметр резьбы |
||||||||
| TM3-S06D031A57L123-I0,70ISO.. | 3 | 3 | M4x0,7 | 12,3 | 6,0 | 3,150 | 57 | 3,3 |
| TM3-S06D040A57L154-I0,80ISO.. | 3 | 3 | M5x0,8 | 15,4 | 6,0 | 4,050 | 57 | 4,2 |
| TM3-S06D048A57L185-I1,00ISO.. | 3 | 3 | M6x1,0 | 18,5 | 6,0 | 4,800 | 57 | 5,0 |
| TM3-S08D065A63L185-I1,25ISO.. | 3 | 3 | M8x1,25 | 24,6 | 8,0 | 6,500 | 63 | 6,8 |
