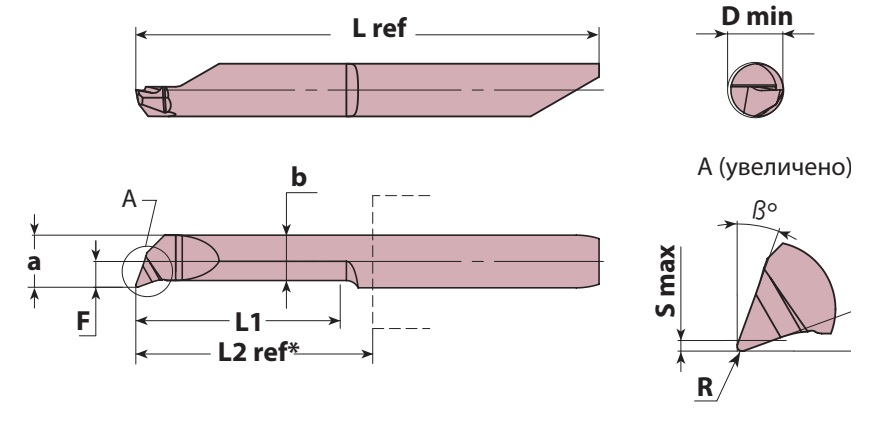

Схема

Описание

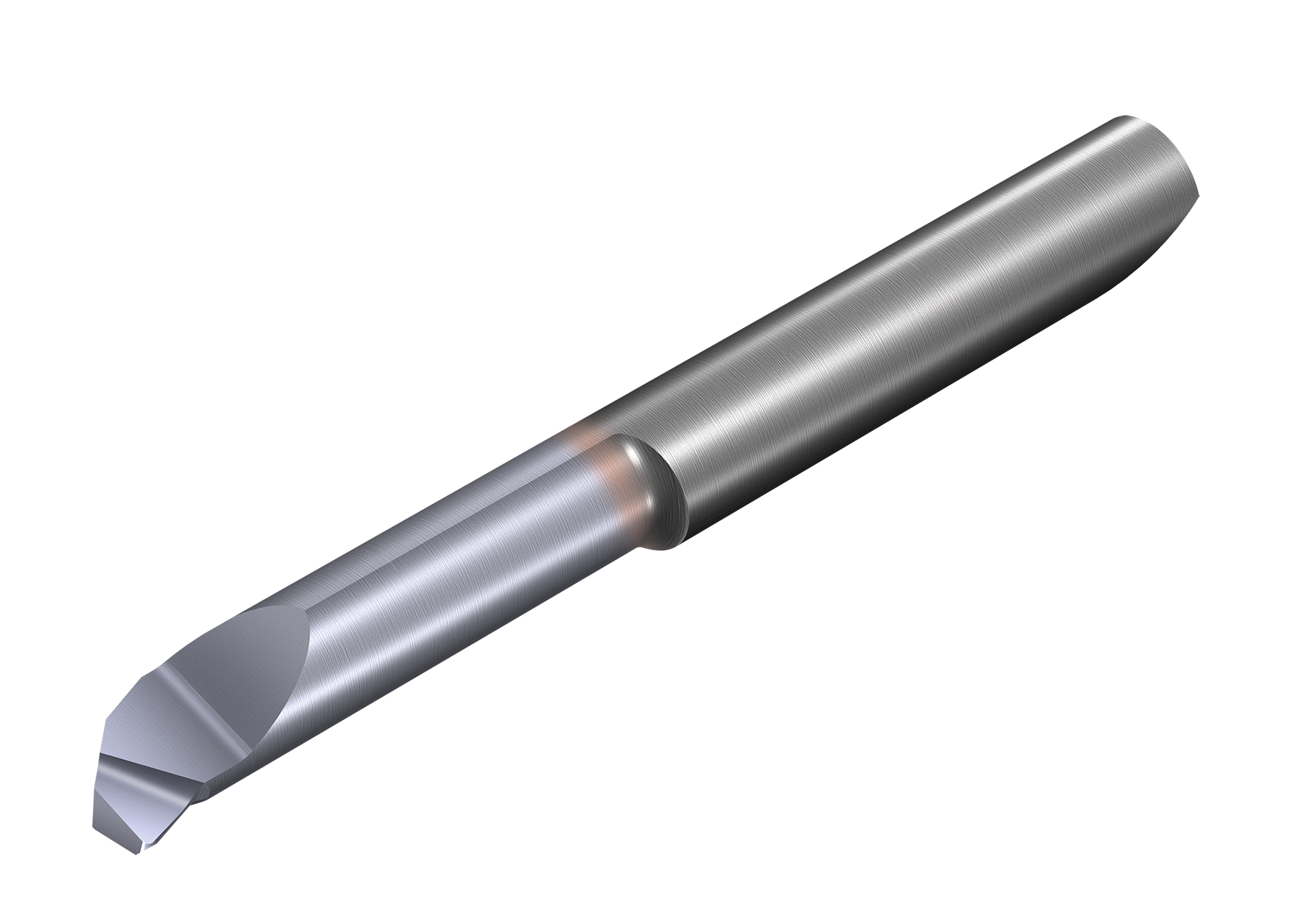

Режущие вставки с углом 90° для растачивания отверстий

*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN

Детализация

Для удобства переверните телефон

Обозначение (правая/левая)	d	D min	L1	R	F	S max	a	b	α°	β°	L2 ref	L ref
BT90R15.043210.R	4,0	3,2	10,0	0,15	1,43	0,2	2,90	2,45	18	0	11,50	25,8
BT90R15.043210.L*	4,0	3,2	10,0	0,15	1,43	0,2	2,90	2,45	18	0	11,50	25,8
BT90R15.044216.R/L*	4,0	4,2	16,0	0,15	1,95	0,3	3,95	3,45	20	0	18,20	35,2
BT90R20.055210.R/L*	5,0	5,2	10,0	0,2	2,44	0,5	4,94	4,20	20	0	12,15	35,0
BT90R20.055216.R/L*	5,0	5,2	16,0	0,2	2,44	0,5	4,94	4,20	20	0	18,15	41,0
BT90R20.055221.R/L*	5,0	5,2	21,0	0,2	2,44	0,5	4,94	4,20	20	0	23,15	46,0

Продукция, произведённая на территории РФ

Внесён Минпромторгом России в перечень промышленной продукции
