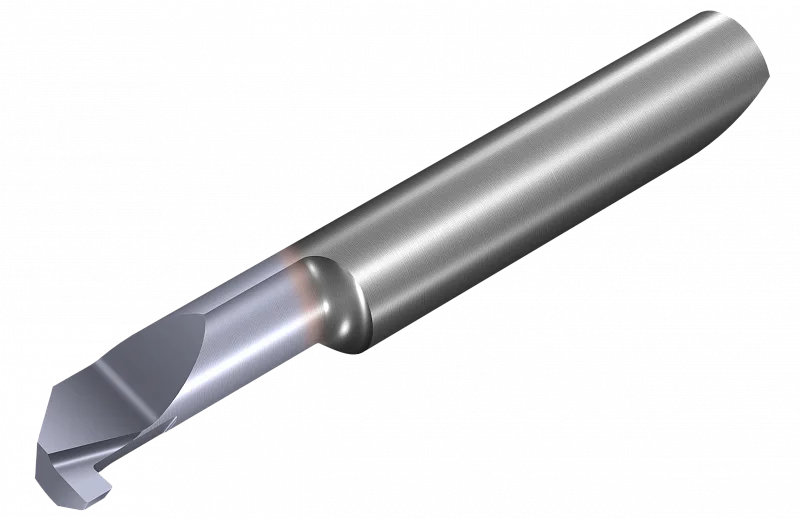

Режущие вставки серии BTG
Схема
Описание
Режущие вставки для канавок прямоугольного сечения
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
Детализация
Для удобства переверните телефон
|
Обозначение (правая/левая) |
d | D min | W±0,025 | t max | L1 | F | R | a | b | L2 ref | L ref |
| BTGW070.043016.R | 4,0 | 3,0 | 0,70 | 0,62 | 16 | 1,40 | 0,1 | 2,70 | 1,75 | 22,80 | 39,8 |
| BTGW100.044010.R | 4,0 | 4,0 | 1,00 | 1,00 | 10 | 1,90 | 0,0 | 3,90 | 2,50 | 18,20 | 35,2 |
| BTGW079.044210.R/L | 4,0 | 4,2 | 0,79 | 0,80 | 10 | 1,96 | 0,1 | 3,96 | 2,90 | 11,50 | 28,5 |
| BTGW100.044210.R/L | 4,0 | 4,2 | 1,00 | 0,80 | 10 | 1,90 | 0,1 | 3,90 | 2,90 | 11,50 | 28,5 |
| BTGW100.044210.RK** | 4,0 | 4,2 | 1,00 | 0,80 | 10 | 1,90 | 0,1 | 3,90 | 2,90 | 11,50 | 28,5 |
| BTGW150.044210.R* | 4,0 | 4,2 | 1,50 | 0,80 | 10 | 1,90 | 0,1 | 3,90 | 2,90 | 18,20 | 35,2 |
| BTGW079.044215.R/L | 4,0 | 4,2 | 0,79 | 0,80 | 15 | 1,96 | 0,1 | 3,96 | 2,90 | 18,20 | 35,2 |
| BTGW100.044215.R/L | 4,0 | 4,2 | 1,00 | 0,80 | 15 | 1,90 | 0,1 | 3,90 | 2,90 | 18,20 | 35,2 |
| BTGW100.044215.RK* | 4,0 | 4,2 | 1,00 | 0,80 | 15 | 1,90 | 0,1 | 3,90 | 2,90 | 18,20 | 35,2 |
| BTGW100.044220.R/L | 4,0 | 4,2 | 1,00 | 0,80 | 20 | 1,90 | 0,1 | 3,90 | 2,90 | 22,80 | 39,8 |
| BTGW100.044220.RK* | 4,0 | 4,2 | 1,00 | 0,80 | 20 | 1,90 | 0,1 | 3,90 | 2,90 | 22,80 | 39,8 |
| BTGW079.044225.R/L | 4,0 | 4,2 | 0,79 | 0,80 | 25 | 1,96 | 0,1 | 3,96 | 2,90 | 28,70 | 45,7 |
| BTGW070.055206.L | 5,0 | 5,2 | 0,70 | 1,00 | 6 | 2,40 | 0,1 | 4,90 | 3,70 | 12,15 | 32,0 |
| BTGW100.055210.R/L | 5,0 | 5,2 | 1,00 | 1,00 | 10 | 2,40 | 0,1 | 4,90 | 3,70 | 12,15 | 35,0 |
| BTGW100.055210.RK* | 5,0 | 5,2 | 1,00 | 1,00 | 10 | 2,40 | 0,1 | 4,90 | 3,70 | 12,15 | 35,0 |
| BTGW179.055210.R | 5,0 | 5,2 | 1,79 | 1,35 | 10 | 2,40 | 0,1 | 4,90 | 3,70 | 12,15 | 35,0 |
| BTGW150.055210.R* | 5,0 | 5,2 | 1,50 | 1,00 | 10 | 2,40 | 0,1 | 4,90 | 3,70 | 12,15 | 35,0 |
| BTGW200.055210.R* | 5,0 | 5,2 | 2,00 | 1,00 | 10 | 2,40 | 0,1 | 4,90 | 3,70 | 12,15 | 35,0 |
| BTGW100.055215.R/L | 5,0 | 5,2 | 1,00 | 1,00 | 15 | 2,40 | 0,1 | 4,90 | 3,70 | 18,15 | 41,0 |
| BTGW100.055215.RK* | 5,0 | 5,2 | 1,00 | 1,00 | 15 | 2,40 | 0,1 | 4,90 | 3,70 | 18,15 | 41,0 |
| BTGW150.055215.R/L | 5,0 | 5,2 | 1,50 | 1,00 | 15 | 2,40 | 0,1 | 4,90 | 3,70 | 18,15 | 41,0 |
| BTGW150.055215.RK* | 5,0 | 5,2 | 1,50 | 1,00 | 15 | 2,40 | 0,1 | 4,90 | 3,70 | 18,15 | 41,0 |
| BTGW200.055215.R* | 5,0 | 5,2 | 2,00 | 1,00 | 15 | 2,40 | 0,1 | 4,90 | 3,70 | 18,15 | 41,0 |
| BTGW100.055220.R/L | 5,0 | 5,2 | 1,00 | 1,00 | 20 | 2,40 | 0,1 | 4,90 | 3,70 | 23,15 | 46,0 |
| BTGW150.055220.R/L | 5,0 | 5,2 | 1,50 | 1,00 | 20 | 2,40 | 0,1 | 4,90 | 3,70 | 23,15 | 46,0 |
| BTGW150.055220.RK* | 5,0 | 5,2 | 1,50 | 1,00 | 20 | 2,40 | 0,1 | 4,90 | 3,70 | 23,15 | 46,0 |
| BTGW200.055220.R* | 5,0 | 5,2 | 2,00 | 1,00 | 20 | 2,40 | 0,1 | 4,90 | 3,70 | 23,15 | 46,0 |
| BTGW050.055221.R | 5,0 | 5,2 | 0,50 | 1,00 | 21 | 2,40 | 0,1 | 4,90 | 3,70 | 23,15 | 46,0 |
| BTGW160.065210.R | 6,0 | 5,2 | 1,60 | 1,80 | 10 | 2,20 | 0,1 | 5,20 | 2,90 | 12,30 | 36,0 |
| BTGW150.066206.R | 6,0 | 6,2 | 1,50 | 1,80 | 6 | 0,40 | 0,1 | 3,40 | 1,70 | 12,30 | 40,0 |
| BTGW080.066209.R | 6,0 | 6,2 | 0,80 | 1,80 | 9 | 2,96 | 0,1 | 5,96 | 4,00 | 11,30 | 35,0 |
| BTGW079.066210.R* | 6,0 | 6,2 | 0,79 | 1,80 | 10 | 2,90 | 0,1 | 5,90 | 4,00 | 12,30 | 36,0 |
| BTGW100.066210.R/L | 6,0 | 6,2 | 1,00 | 1,80 | 10 | 2,90 | 0,1 | 5,90 | 4,00 | 12,30 | 36,0 |
| BTGW117.066210.R* | 6,0 | 6,2 | 1,17 | 1,80 | 10 | 2,90 | 0,1 | 5,90 | 4,00 | 12,30 | 36,0 |
| BTGW150.066210.R | 6,0 | 6,2 | 1,50 | 1,80 | 10 | 2,90 | 0,1 | 5,90 | 4,00 | 12,30 | 36,0 |
| BTGW150.066210.L | 6,0 | 6,2 | 1,50 | 1,80 | 10 | 2,90 | 0,1 | 5,90 | 4,00 | 12,30 | 36,0 |
| BTGW157.066210.R* | 6,0 | 6,2 | 1,57 | 1,80 | 10 | 2,90 | 0,1 | 5,94 | 4,00 | 12,30 | 36,0 |
| BTGW198.066210.R* | 6,0 | 6,2 | 1,98 | 1,80 | 10 | 2,90 | 0,1 | 5,94 | 4,00 | 12,30 | 36,0 |
| BTGW200.066210.R/L | 6,0 | 6,2 | 2,00 | 1,80 | 10 | 2,90 | 0,1 | 5,90 | 4,00 | 12,30 | 36,0 |
| BTGW079.066215.R* | 6,0 | 6,2 | 0,79 | 1,80 | 15 | 2,90 | 0,1 | 5,94 | 4,00 | 18,30 | 42,0 |
| BTGW100.066215.R | 6,0 | 6,2 | 1,00 | 1,80 | 15 | 2,90 | 0,1 | 5,90 | 4,00 | 18,30 | 42,0 |
| BTGW100.066215.L | 6,0 | 6,2 | 1,00 | 1,80 | 15 | 2,90 | 0,1 | 5,90 | 4,00 | 18,30 | 42,0 |
| BTGW117.066215.R* | 6,0 | 6,2 | 1,17 | 1,8 | 15 | 2,96 | 0,1 | 5,96 | 4,00 | 18,3 | 42,00 |
| BTGW150.066215.R/L | 6,0 | 6,2 | 1,50 | 1,8 | 15 | 2,90 | 0,1 | 5,90 | 4,00 | 18,3 | 42,00 |
| BTGW157.066215.R* | 6,0 | 6,2 | 1,57 | 1,8 | 15 | 2,96 | 0,1 | 5,96 | 4,00 | 18,3 | 42,00 |
| BTGW198.066215.R* | 6,0 | 6,2 | 1,98 | 1,8 | 15 | 2,96 | 0,1 | 5,96 | 4,00 | 18,3 | 42,00 |
| BTGW200.066215.R | 6,0 | 6,2 | 2,00 | 1,8 | 15 | 2,90 | 0,1 | 5,90 | 4,00 | 18,3 | 42,00 |
| BTGW200.066215.L | 6,0 | 6,2 | 2,00 | 1,8 | 15 | 2,90 | 0,1 | 5,90 | 4,00 | 18,3 | 42,00 |
| BTGW100.066220.R | 6,0 | 6,2 | 1,00 | 1,8 | 20 | 2,90 | 0,1 | 5,90 | 4,00 | 23,3 | 47,00 |
| BTGW100.066220.L | 6,0 | 6,2 | 1,00 | 1,8 | 20 | 2,90 | 0,1 | 5,90 | 4,00 | 23,3 | 47,00 |
| BTGW150.066220.R/L | 6,0 | 6,2 | 1,50 | 1,8 | 20 | 2,90 | 0,1 | 5,90 | 4,00 | 23,3 | 47,00 |
| BTGW200.066220.R | 6,0 | 6,2 | 2,00 | 1,8 | 20 | 2,90 | 0,1 | 5,90 | 4,00 | 23,3 | 47,00 |
| BTGW200.066220.L | 6,0 | 6,2 | 2,00 | 1,8 | 20 | 2,90 | 0,1 | 5,90 | 4,00 | 23,3 | 47,00 |
| BTGW079.066225.R** | 6,0 | 6,2 | 0,79 | 1,8 | 25 | 2,96 | 0,1 | 5,96 | 4,00 | 28,3 | 52,00 |
| BTGW100.066225.R | 6,0 | 6,2 | 1,00 | 1,8 | 25 | 2,90 | 0,1 | 5,90 | 3,10 | 28,3 | 56,00 |
| BTGW117.066225.R* | 6,0 | 6,2 | 1,17 | 1,8 | 25 | 2,96 | 0,1 | 5,96 | 4,00 | 28,3 | 52,00 |
| BTGW157.066225.R* | 6,0 | 6,2 | 1,57 | 1,8 | 25 | 2,96 | 0,1 | 5,96 | 4,00 | 28,3 | 52,00 |
| BTGW198.066225.R* | 6,0 | 6,2 | 1,98 | 1,8 | 25 | 2,96 | 0,1 | 5,96 | 4,00 | 28,3 | 52,00 |
| BTGW200.066225.R | 6,0 | 6,2 | 2,00 | 1,8 | 25 | 2,90 | 0,1 | 5,90 | 3,20 | 28,3 | 56,00 |
| BTGW350.066225.R | 6,0 | 6,2 | 3,50 | 1,8 | 25 | 2,96 | 0,1 | 5,96 | 4,00 | 28,3 | 52,00 |
| BTGW100.066230.R/L | 6,0 | 6,2 | 1,00 | 1,8 | 30 | 2,90 | 0,1 | 5,90 | 4,00 | 32,3 | 56,00 |
| BTGW150.066230.R/L | 6,0 | 6,2 | 1,50 | 1,8 | 30 | 2,90 | 0,1 | 5,90 | 4,00 | 32,3 | 56,00 |
| BTGW200.066230.R/L | 6,0 | 6,2 | 2,00 | 1,8 | 30 | 2,90 | 0,1 | 5,90 | 4,00 | 32,3 | 56,00 |
| BTGW079.066235.R* | 6,0 | 6,2 | 0,79 | 1,8 | 35 | 2,96 | 0,1 | 5,96 | 4,00 | 37,3 | 61,00 |
| BTGW117.066235.R* | 6,0 | 6,2 | 1,17 | 1,8 | 35 | 2,96 | 0,1 | 5,96 | 4,00 | 37,3 | 61,00 |
| BTGW150.066235.R | 6,0 | 6,2 | 1,50 | 1,8 | 35 | 2,95 | 0,1 | 5,90 | 3,95 | 37,3 | 59,85 |
| BTGW157.066235.R* | 6,0 | 6,2 | 1,57 | 1,8 | 35 | 2,96 | 0,1 | 5,96 | 4,00 | 37,3 | 61,00 |
| BTGW250.077215.R | 7,0 | 6,2 | 2,50 | 2,5 | 15 | 3,40 | 0,1 | 6,90 | 4,10 | 18,3 | 42,00 |
| BTGW079.077210.R* | 7,0 | 7,2 | 0,79 | 2,5 | 10 | 3,46 | 0,1 | 6,96 | 4,10 | 11,4 | 36,00 |
| BTGW100.077210.R/L | 7,0 | 7,2 | 1,00 | 2,5 | 10 | 3,40 | 0,1 | 6,90 | 4,10 | 11,4 | 36,00 |
| BTGW150.077210.R/L | 7,0 | 7,2 | 1,50 | 2,5 | 10 | 3,40 | 0,1 | 6,90 | 4,10 | 11,4 | 36,00 |
| BTGW200.077210.R/L | 7,0 | 7,2 | 2,00 | 2,5 | 10 | 3,40 | 0,1 | 6,90 | 4,10 | 11,4 | 36,00 |
| BTGW600.077210.R | 7,0 | 7,2 | 6,00 | 2,5 | 10 | 3,20 | 0,1 | 6,90 | 4,10 | 11,4 | 36,00 |
| BTGW079.077215.R* | 7,0 | 7,2 | 0,79 | 2,5 | 15 | 3,46 | 0,1 | 6,96 | 4,10 | 16,4 | 41,00 |
| BTGW100.077215.R* | 7,0 | 7,2 | 1,00 | 2,5 | 15 | 3,40 | 0,1 | 6,90 | 4,10 | 16,4 | 41,00 |
| BTGW117.077215.R* | 7,0 | 7,2 | 1,17 | 2,5 | 15 | 3,46 | 0,1 | 6,96 | 4,10 | 16,4 | 41,00 |
| BTGW150.077215.R/L | 7,0 | 7,2 | 1,50 | 2,5 | 15 | 3,40 | 0,1 | 6,90 | 4,10 | 16,4 | 41,00 |
| BTGW157.077215.R* | 7,0 | 7,2 | 1,57 | 2,5 | 15 | 3,46 | 0,1 | 6,96 | 4,10 | 16,4 | 41,00 |
| BTGW198.077215.R* | 7,0 | 7,2 | 1,98 | 2,5 | 15 | 3,46 | 0,1 | 6,96 | 4,10 | 16,4 | 41,00 |
| BTGW200.077215.R/L | 7,0 | 7,2 | 2,00 | 2,5 | 15 | 3,40 | 0,1 | 6,90 | 4,10 | 16,4 | 41,00 |
| BTGW150.077216.R | 7,0 | 7,2 | 1,50 | 2,5 | 16 | 3,40 | 0,1 | 6,90 | 4,10 | 17,4 | 42,00 |
| BTGW079.077220.R* | 7,0 | 7,2 | 0,79 | 2,5 | 20 | 3,46 | 0,1 | 6,96 | 4,10 | 26,4 | 51,00 |
| BTGW117.077220.R* | 7,0 | 7,2 | 1,17 | 2,5 | 20 | 3,46 | 0,1 | 6,96 | 4,10 | 26,4 | 51,00 |
| BTGW157.077220.R* | 7,0 | 7,2 | 1,57 | 2,5 | 20 | 3,46 | 0,1 | 6,96 | 4,10 | 26,4 | 51,00 |
| BTGW198.077220.R* | 7,0 | 7,2 | 1,98 | 2,5 | 20 | 3,46 | 0,1 | 6,96 | 4,10 | 26,4 | 51,00 |
| BTGW150.077220.R | 7,0 | 7,2 | 1,50 | 2,5 | 20 | 3,40 | 0,1 | 6,90 | 4,10 | 26,4 | 46,00 |
| BTGW100.077225.R* | 7,0 | 7,2 | 1,00 | 2,5 | 25 | 3,40 | 0,1 | 6,90 | 4,10 | 26,4 | 51,00 |
| BTGW150.077225.R/L | 7,0 | 7,2 | 1,50 | 2,5 | 25 | 3,40 | 0,1 | 6,90 | 4,10 | 26,4 | 51,00 |
| BTGW200.077225.R/L | 7,0 | 7,2 | 2,00 | 2,5 | 25 | 3,40 | 0,1 | 6,90 | 4,10 | 26,4 | 51,00 |
| BTGW100.077235.R* | 7,0 | 7,2 | 1,00 | 2,5 | 35 | 3,40 | 0,1 | 6,90 | 4,10 | 36,4 | 61,00 |
| BTGW150.077235.R/L | 7,0 | 7,2 | 1,50 | 2,5 | 35 | 3,40 | 0,1 | 6,90 | 4,10 | 36,4 | 61,00 |
| BTGW200.077235.R/L | 7,0 | 7,2 | 2,00 | 2,5 | 35 | 3,40 | 0,1 | 6,90 | 4,10 | 36,4 | 61,00 |
