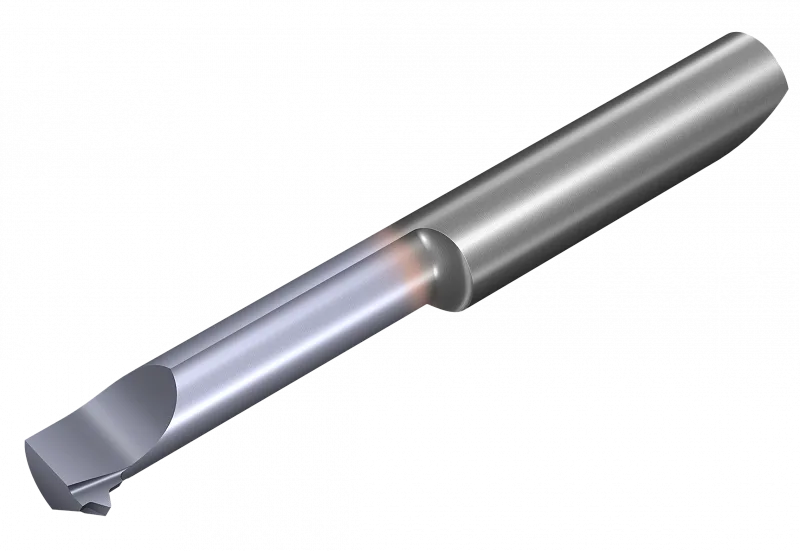

Режущие вставки серии BTH(60°)

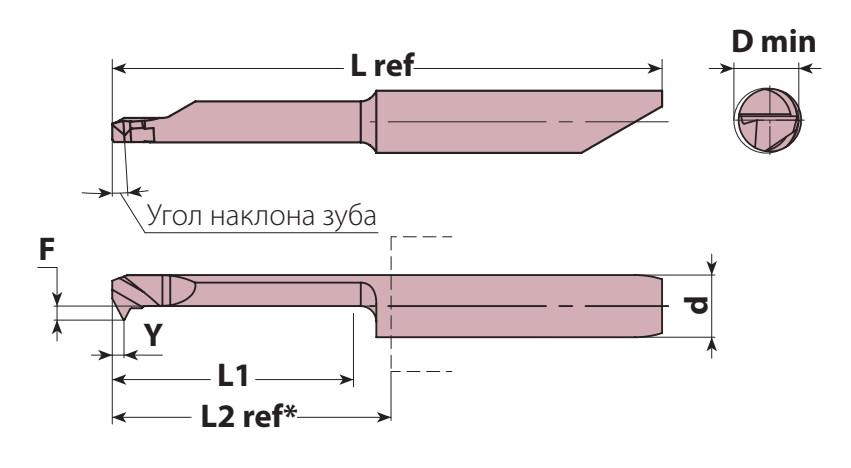

Схема
Описание

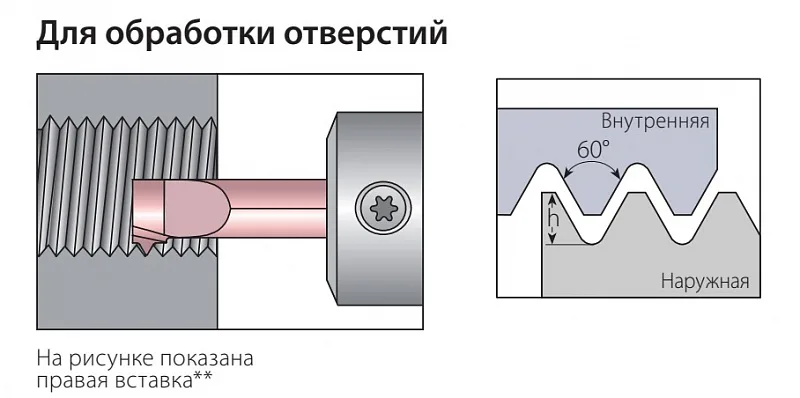

Неполнопрофильные вставки для резьбы с углом профиля 60°
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
Детализация
Для удобства переверните телефон
|
Обозначение (правая/левая) |
Резьба | d | D min | Шаг, мм | число ниток на дюйм | градусы | L1 | F | Y | h (min) | L2 ref | L ref |
| BTH0.25P60.04072.R | M1–M2×0,25 | 4,0 | 0,73 | 0,25 | – | 4,9 | 2,5 | 0,45 | 0,14 | 0,29 | 13,0 | 29,8 |
| BTH0.35P60.04124.R | M1,6–M3×0,35 | 4,0 | 1,22 | 0,35 | – | 3,8 | 4,0 | 0,70 | 0,18 | 0,29 | 13,0 | 29,8 |
| BTH0.4P60.04165.R | M2×0,4 | 4,0 | 1,57 | 0,40 | – | 4,2 | 5,0 | 0,90 | 0,20 | 0,41 | 13,0 | 29,8 |
| BTH0.45P60.04176.R | M2,2–M2,5×0,45 | 4,0 | 1,71 | 0,45 | – | 4,0 | 6,0 | 0,99 | 0,22 | 0,46 | 13,0 | 29,8 |
| BTHF60.042916.R | – | 4,0 | 3,20 | 0,5–1,0 | 48–24 | 3,5 | 16,0 | 0,90 | 0,90 | – | 18,4 | 35,4 |
| BTHF60.042916.L | – | 4,0 | 3,20 | 0,5–1,0 | 48–24 | 3,5 | 16,0 | 0,90 | 0,90 | – | 18,4 | 35,4 |
| BTHF60.043916.R | – | 4,0 | 4,20 | 0,5–1,0 | 48–24 | 3,5 | 16,0 | 1,90 | 0,90 | – | 18,4 | 35,4 |
| BTHF60.043916.L | – | 4,0 | 4,20 | 0,5–1,0 | 48–24 | 3,5 | 16,0 | 1,90 | 0,90 | – | 18,4 | 35,4 |
| BTHA60.06596.R | – | 6,0 | 6,20 | 0,5–1,5 | 48–16 | 3,5 | 6,0 | 2,90 | 0,90 | – | 8,5 | 36,2 |
| BTHA60.065916.R | – | 6,0 | 6,20 | 0,5–1,5 | 48–16 | 3,5 | 16,0 | 2,90 | 0,90 | – | 18,5 | 42,2 |
| BTHA60.065916.L | – | 6,0 | 6,20 | 0,5–1,5 | 48–16 | 3,5 | 16,0 | 2,90 | 0,90 | – | 18,5 | 42,2 |
