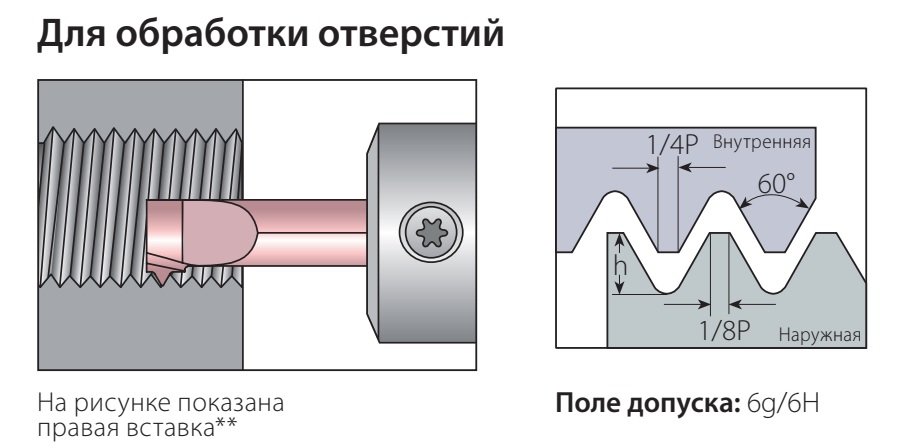

Схема

Описание

Вставки для метрической резьбы по ГОСТ 8724–2002, ISO 261–1998; ГОСТ 9150–2002, ISO 68–1–1998; ГОСТ 24705–2004, ISO 724–1993; DIN 13–1÷28–1975÷2005

*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN

Детализация

Для удобства переверните телефон

Обозначение (правая/левая)	Резьба	d	D min	Шаг, мм	Угол наклона зуба, град.	L1	F	Y	h (min)	L2 ref	L ref
BTH0.5ISO.04258.R	M3–M5×0,5	4,0	2,46	0,50	3,0	7,6	1,33	0,4	0,58	13,00	29,8
BTH0.7ISO.043210.R	M4×0,7	4,0	3,24	0,70	3,6	10,2	1,75	0,6	0,29	13,00	29,8
BTH0.50ISO.042916.R/L	M4×0,5	4,0	3,40	0,50	3,5	16,0	0,90	0,4	0,29	18,40	35,4
BTH0.50ISO.043916.R/L	M5×0,5	4,0	4,40	0,50	3,5	16,0	1,90	0,4	0,29	18,40	35,4
BTH0.70ISO.042916.R/L	M4×0,7	4,0	3,20	0,70	3,5	16,0	0,90	0,6	0,41	18,40	35,4
BTH0.75ISO.042916.R	M4,5–M6×0,75	4,0	3,10	0,75	3,5	16,0	0,90	0,6	0,44	18,40	35,4
BTH0.80ISO.042916.R/L	M5×0,8	4,0	4,00	0,80	3,5	16,0	0,90	0,6	0,46	18,40	35,4
BTH1.00ISO.043916.R/L	M6×1,0	4,0	4,80	1,00	3,5	16,0	1,90	0,7	0,58	18,40	35,4
BTH0.50ISO.054216.R/L	M5,5×0,5	5,0	4,90	0,50	3,5	16,0	1,70	0,4	0,29	18,35	41,2
BTH0.75ISO.054216.R/L	M5,5×0,75	5,0	4,60	0,75	3,5	16,0	1,70	0,6	0,43	18,35	41,2
BTH1.00ISO.054916.R/L	M7×1,0	5,0	5,80	1,00	3,5	16,0	2,40	0,7	0,58	18,35	41,2
BTH0.50ISO.064916.R/L	M6×0,5	6,0	5,40	0,50	3,5	16,0	1,90	0,4	0,29	18,50	42,2
BTH0.75ISO.064916.R/L	M6,5×0,75	6,0	5,60	0,75	3,5	16,0	1,90	0,6	0,43	18,50	42,2
BTH1.00ISO.065916.R/L	M7,5×1,0	6,0	6,30	1,00	3,5	16,0	2,90	0,7	0,58	18,50	42,2
BTH1.25ISO.065916.R/L	M8×1,25	6,0	6,50	1,25	3,5	16,0	2,90	0,9	0,72	18,50	42,2
BTH1.50ISO.065916.R/L	M10×1,5	6,0	8,30	1,50	3,0	16,0	2,90	1,0	0,87	18,50	42,2
