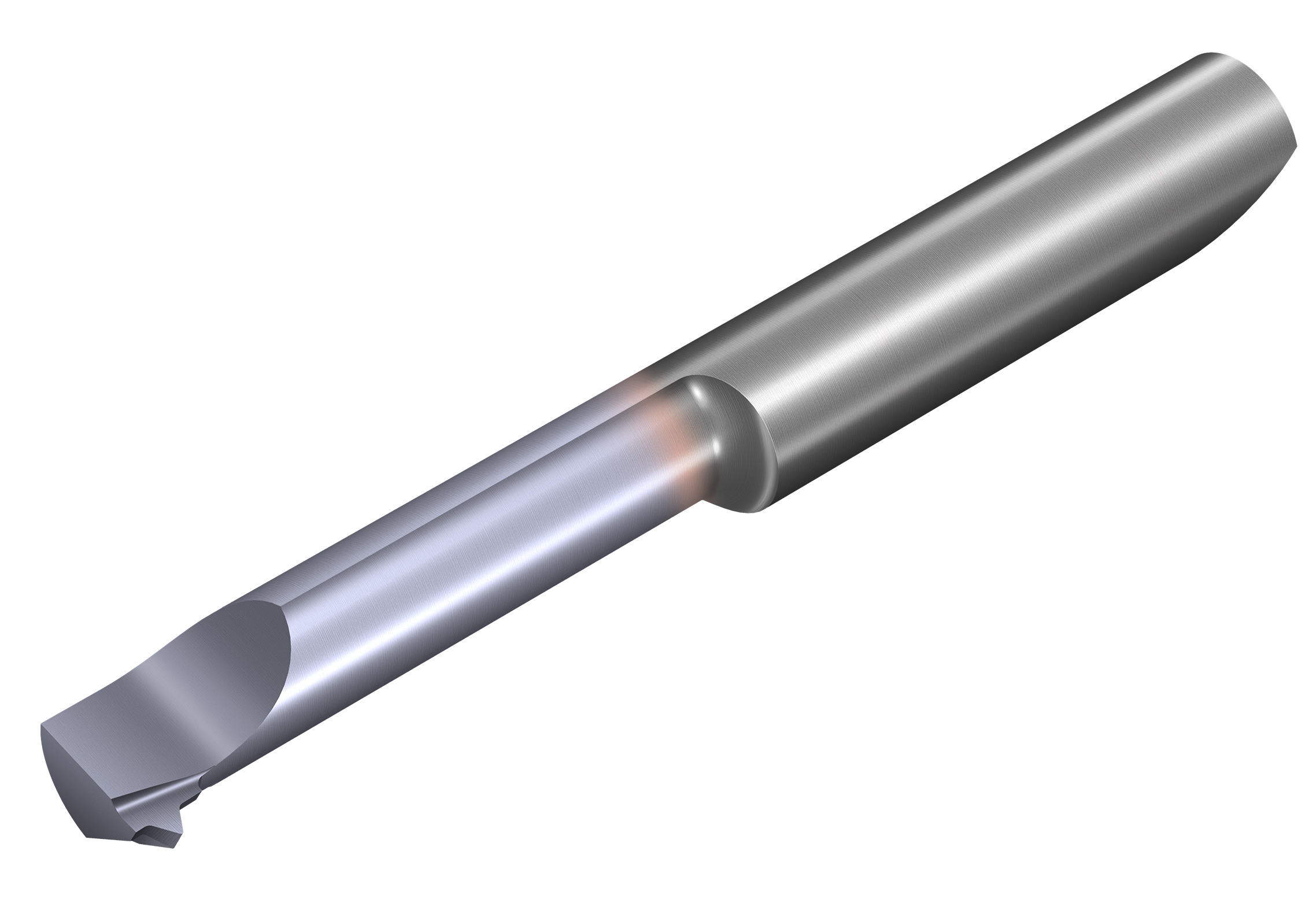

Режущие вставки серии BTH(W)

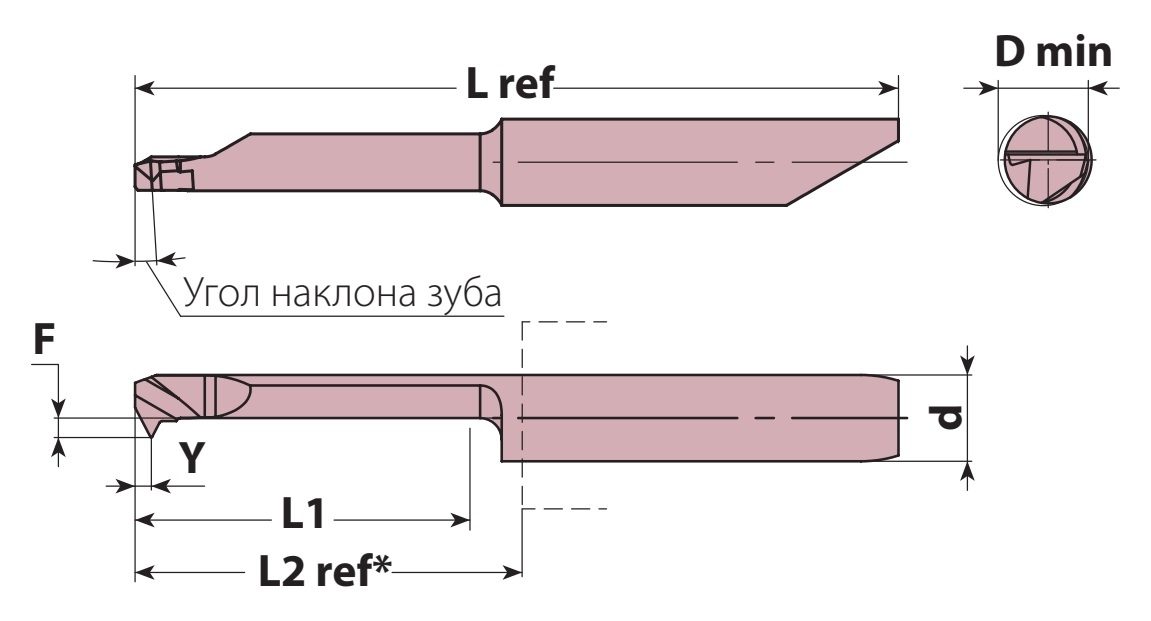

Схема
Описание

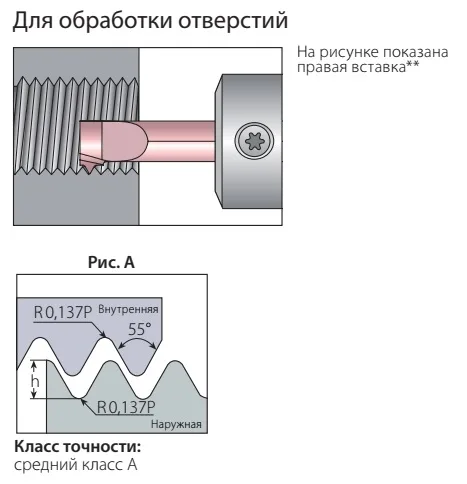

Вставки для дюймовой резьбы с углом профиля 55° по ОСТ НКТП 1260÷1262–1937, резьбы Витворта BSW, BSF, BSB по BS 84–2007, трубной цилиндрической резьбы по ГОСТ 6357–1981, трубной резьбы Витворта BSP по BS EN ISO 228–1–2003, DIN EN ISO 228–1–2003, ISO 228–1–2000 (рис. А)
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
Детализация
Для удобства переверните телефон
|
Обозначение (правая/левая) |
Резьба | d | D min | Шаг, мм | Угол наклона зуба, град. | L1 | F | Y | h (min) | L2 ref* | L ref |
| BTH28W.065916.R* | 1/16”–28BSP | 6,0 | 6,5 | 28 | 3,5 | 16 | 2,9 | 0,65 | 0,58 | 18,5 | 42,2 |
| BTH19W.065916.R* | 1/4”–19BSP | 6,0 | 11,4 | 19 | 3,5 | 16 | 2,9 | 0,95 | 0,86 | 18,5 | 42,2 |
