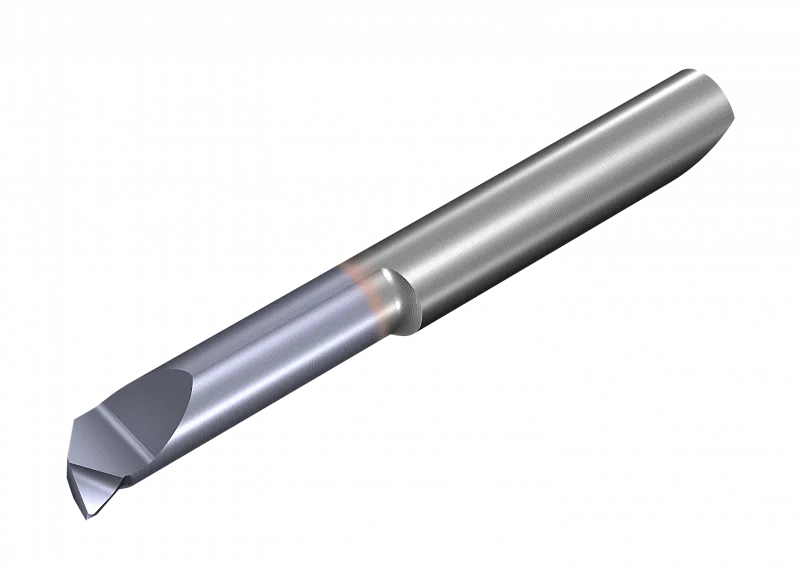

Режущие вставки серии BTL

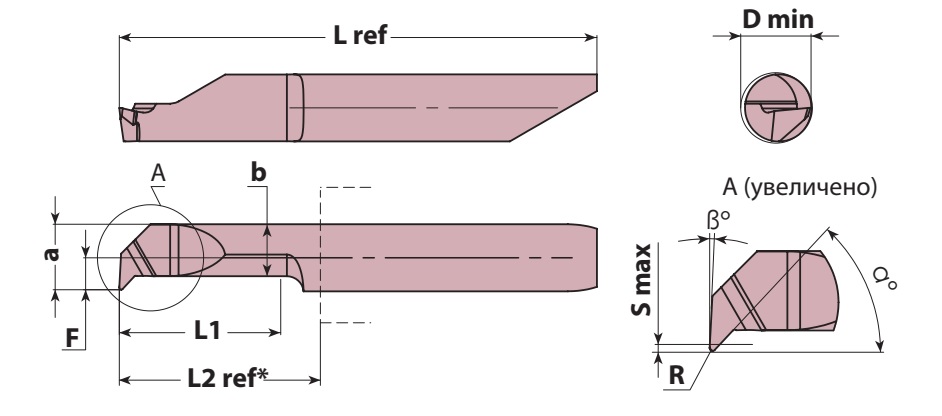

Схема
Описание

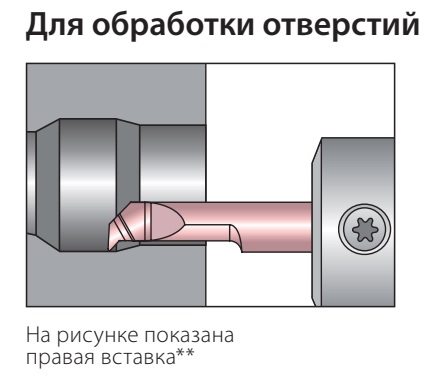

Режущие вставки для растачивания отверстий и профильной обработки выточек
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
Детализация
Для удобства переверните телефон
|
Обозначение (правая/левая) |
d | D min | L1 | R | F | S max | a | b | α° | β° | L2 ref | L ref |
| BTLR10.044210.R | 4,0 | 4,2 | 10 | 0,10 | 1,90 | 0,70 | 3,90 | 3,10 | 47 | 3 | 11,50 | 28,5 |
| BTLR15.044210.R | 4,0 | 4,2 | 10 | 0,15 | 1,91 | 0,71 | 3,90 | 3,10 | 47 | 3 | 11,50 | 28,5 |
| BTLR15.044210.L | 4,0 | 4,2 | 10 | 0,15 | 1,92 | 0,72 | 3,90 | 3,10 | 47 | 3 | 11,50 | 28,5 |
| BTLR15.044210.RK | 4,0 | 4,2 | 10 | 0,15 | 1,93 | 0,73 | 3,90 | 3,10 | 47 | 3 | 11,50 | 28,5 |
| BTLR15.044216.R/L | 4,0 | 4,2 | 16 | 0,15 | 1,94 | 0,74 | 3,90 | 3,10 | 47 | 3 | 18,20 | 35,2 |
| BTLR15.044221.RK | 4,0 | 4,2 | 21 | 0,15 | 1,95 | 0,75 | 3,90 | 3,10 | 47 | 3 | 18,20 | 35,2 |
| BTLR15.044221.R | 4,0 | 4,2 | 21 | 0,15 | 1,96 | 0,76 | 3,90 | 3,10 | 47 | 3 | 22,80 | 39,8 |
| BTLR15.044221.L | 4,0 | 4,2 | 21 | 0,15 | 1,97 | 0,77 | 3,90 | 3,10 | 47 | 3 | 22,80 | 39,8 |
| BTLR07.055207.R | 5,0 | 5,2 | 7 | 0,07 | 2,40 | 0,95 | 4,90 | 3,75 | 49 | 3 | 18,20 | 35,2 |
| BTLR20.055216.R | 5,0 | 5,2 | 16 | 0,20 | 2,40 | 0,95 | 4,90 | 3,80 | 49 | 3 | 18,15 | 41,0 |
| BTLR20.055216.L | 5,0 | 5,2 | 16 | 0,20 | 2,40 | 0,95 | 4,90 | 3,80 | 49 | 3 | 18,15 | 41,0 |
| BTLR20.055225.R | 5,0 | 5,2 | 25 | 0,20 | 2,40 | 0,95 | 4,90 | 3,80 | 49 | 3 | 28,15 | 51,0 |
| BTLR20.055225.RL | 5,0 | 5,2 | 25 | 0,20 | 2,40 | 0,95 | 4,90 | 3,80 | 49 | 3 | 28,15 | 51,0 |
| BTLR20.055225.RK | 5,0 | 5,2 | 25 | 0,20 | 2,40 | 0,95 | 4,90 | 3,80 | 49 | 3 | 28,15 | 51,0 |
| BTLR10.066216.R | 6,0 | 6,2 | 16 | 0,10 | 2,78 | 1,75 | 5,78 | 3,90 | 49 | 3 | 18,30 | 42,0 |
| BTLR20.066216.R | 6,0 | 6,2 | 16 | 0,20 | 2,78 | 1,75 | 5,78 | 3,90 | 49 | 3 | 18,30 | 42,0 |
| BTLR20.066216.L | 6,0 | 6,2 | 16 | 0,20 | 2,78 | 1,75 | 5,78 | 3,90 | 49 | 3 | 18,30 | 42,0 |
| BTLR20.066221.R/L | 6,0 | 6,2 | 21 | 0,20 | 2,78 | 1,75 | 5,78 | 3,90 | 49 | 3 | 23,30 | 47,0 |
| BTLR20.066230.R/L | 6,0 | 6,2 | 30 | 0,20 | 2,78 | 1,75 | 5,78 | 3,90 | 49 | 3 | 32,30 | 56,0 |
