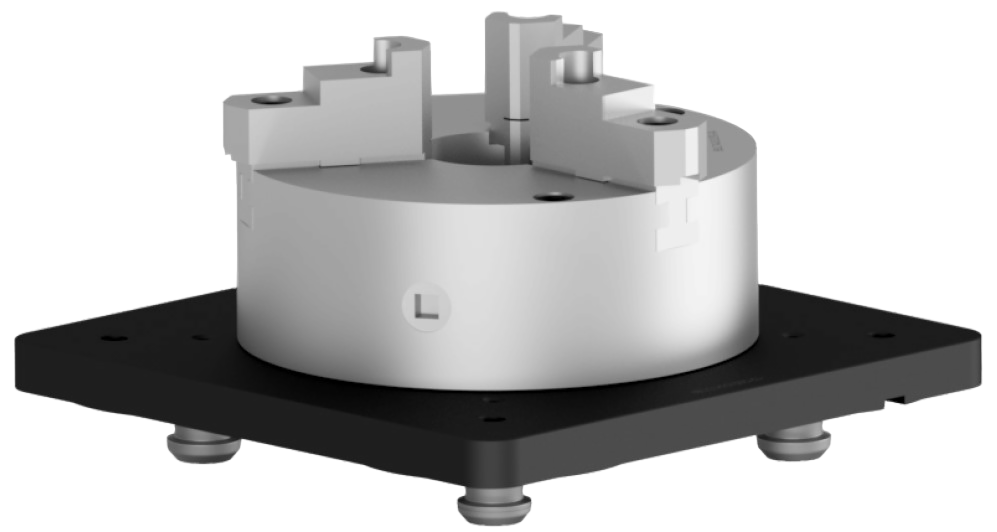

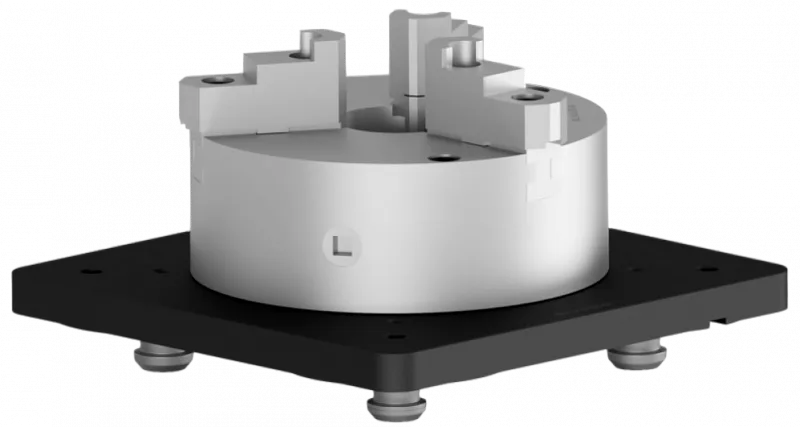

Патрон для устройств базирования с четырьмя модулями
Схема
Описание
Материал:
- Патроны для устройств базирования выполнены из закаленной стали.

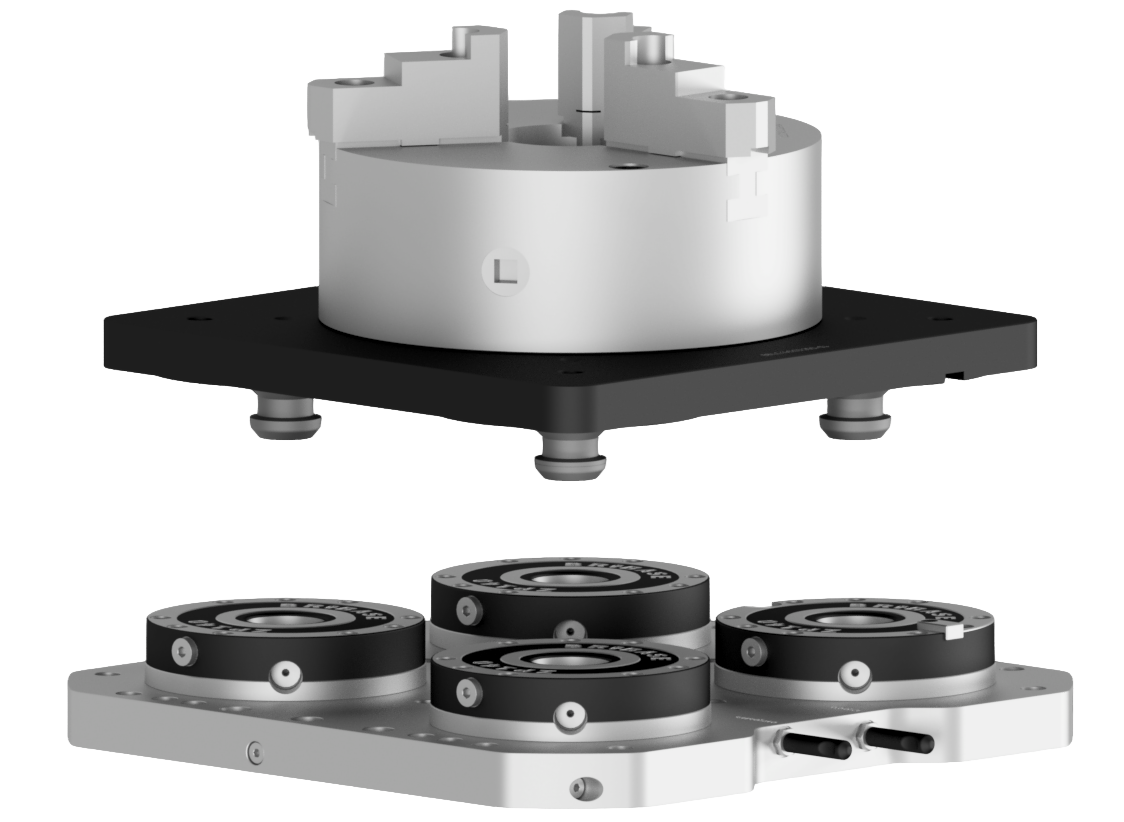

- Патроны для устройств базирования предназначены для установки в устройства базирования с четырьмя модулями.
- Патроны LC устанавливаются в устройства базирования ZP и представляют собой технологическую оснастку самоцентрирующего типа для закрепления заготовок на металлообрабатывающем оборудовании.
- Фиксация заготовки происходит посредством сжатия кулачков, которые приводятся в действие вращением ключа.
- Регулировка вылета заготовки происходит посредством перемещения опоры.
- Регулировка вылета возможна только для цельных заготовок, наружный диаметр которых меньше диаметра отверстия в патроне.
- Повторяемость установки приспособления в одно и то же устройство базирования – 5 мкм.
- Высота опоры под заготовки зависит только от диаметра патрона, независимо от типа присоединения к устройству базирования.

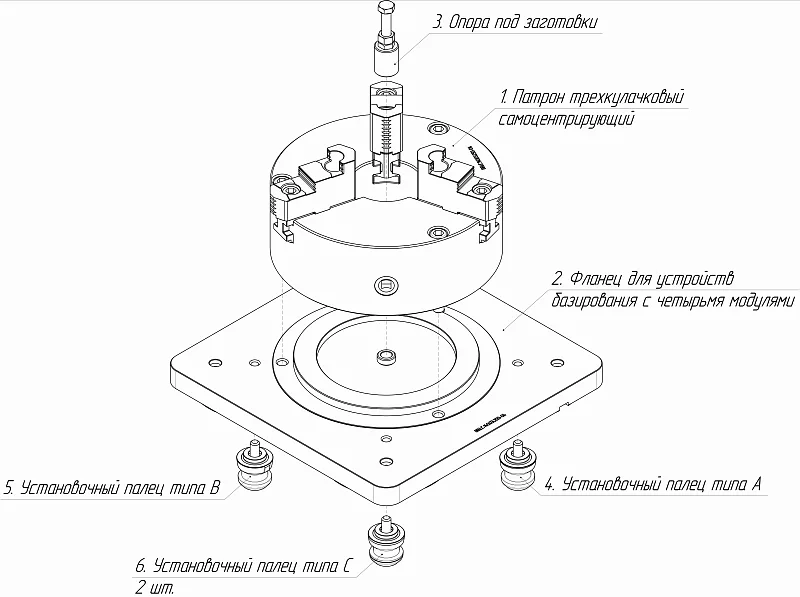

- Патрон;
- Комплект сборных закаленных кулачков;
- Опора для заготовок;
- Фланец;
- Установочный палец типа А;
- Установочный палец типа B;
- Два установочных пальца типа С.
- Патрон в сборе - 1 шт;
- Ключ - 1 шт;
- Техническая документация.
Скачать спецификацию по изделию
BRIBASE Руководство по эксплуатации и обслуживанию патронов LC
Детализация
Для удобства переверните телефон

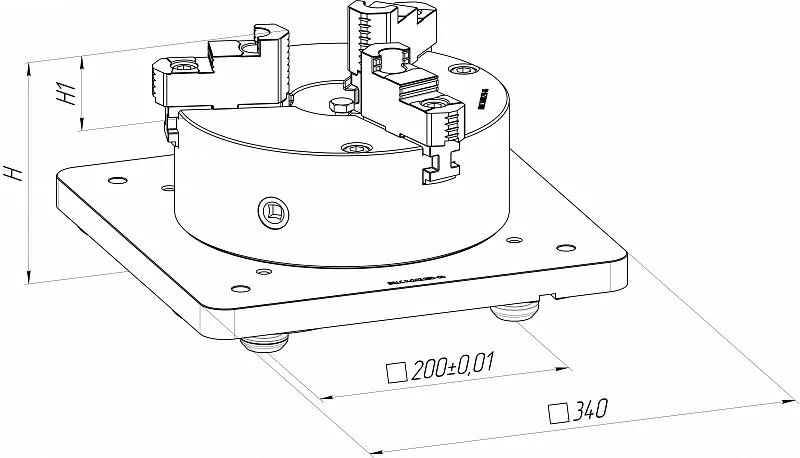

| Обозначение | Наименование | Диаметр патрона, мм | H, мм | H1, мм | Диаметр отверстия патрона, мм | Диапазон диаметров заготовки, мм | h, мм | Масса, кг | 3D-модель |
|---|---|---|---|---|---|---|---|---|---|
| BB.LC.140.03.250-04 | Патрон 250 с переходной плитой для устройств базирования | 250 | 165.5 | 54.5 | 76 | 12…266 | 27,5…49,5 | 56.5 | Скачать |
