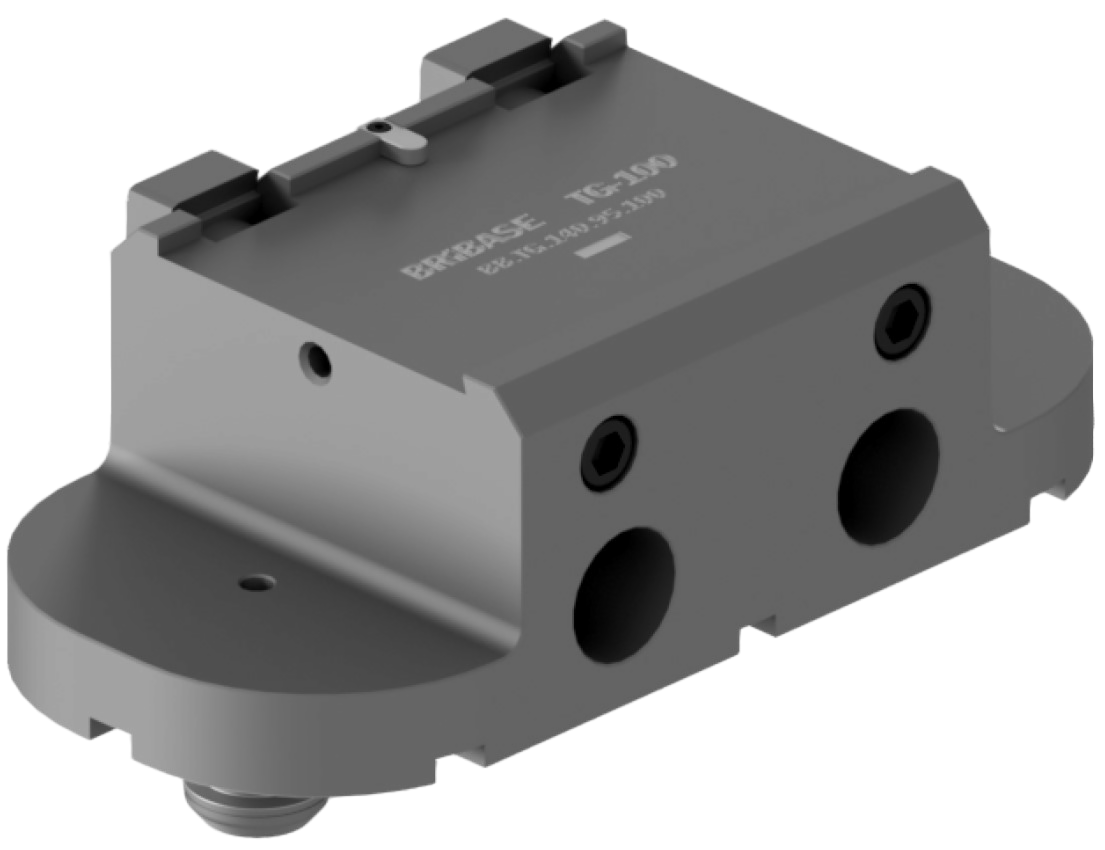

Приспособление TAIL GRIP серии TG-100

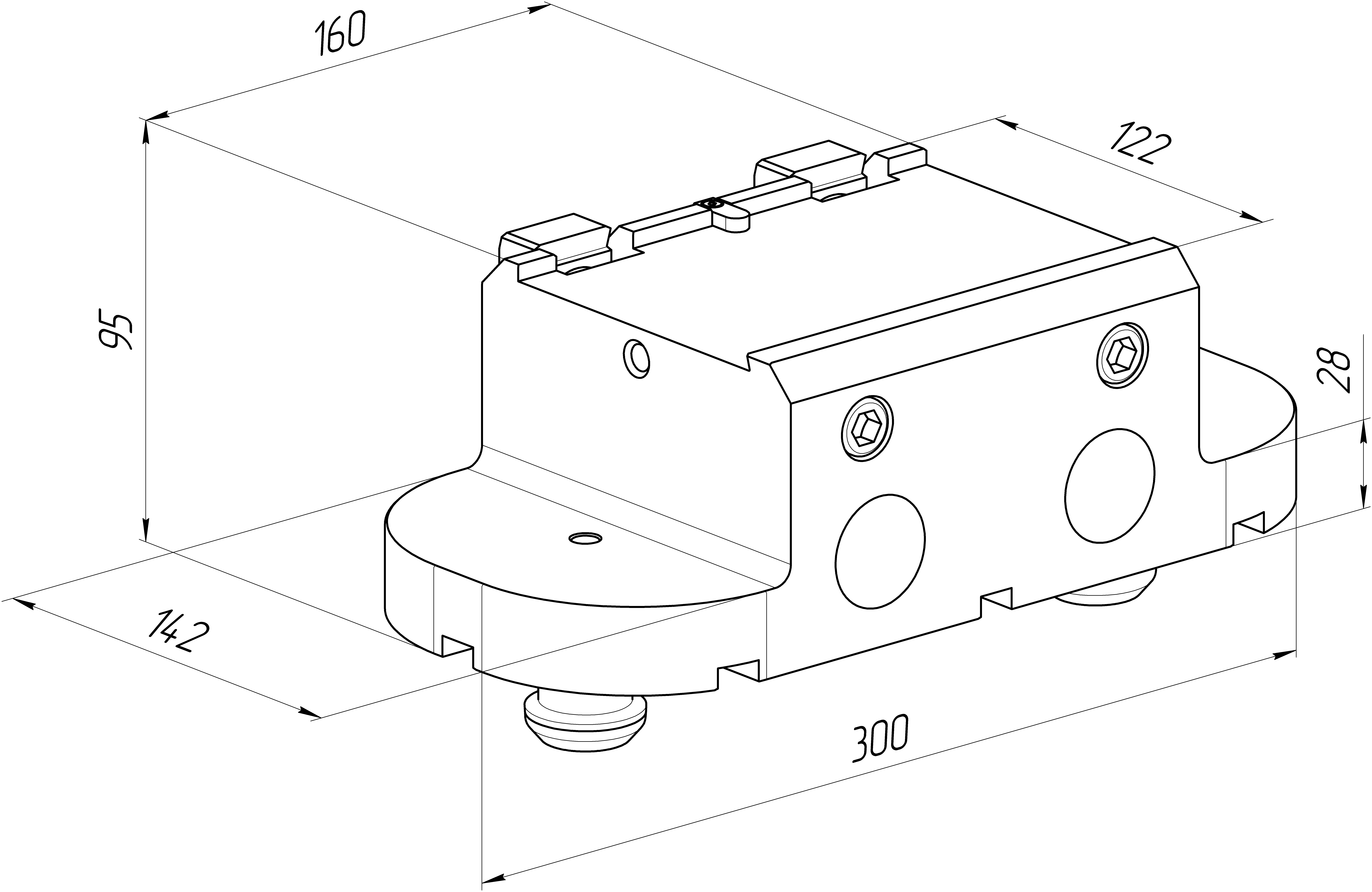

Схема
Описание
Материал:
- Корпус приспособления TAIL GRIP выполнен из легированной нержавеющей стали твердостью в диапазоне от 28 до 34 HRC.
- Приспособления TAIL GRIP предназначено для установки в устройства базирования при пятиосевой обработке.
- Перед использованием приспособления необходимо выполнить на заготовке технологический припуск типа "ласточкин хвост".
- При закреплении заготовки рекомендуется затягивать все зажимы приспособления с одним и тем же крутящим моментом с помощью динамометрического ключа.
- Ключ с шестигранным профилем на 10 мм, с минимальным рабочим вылетом 95 мм.
- Инструменты в комплект поставки TG-100 не входят, рекомендуются к заказу отдельно.
- Приспособление TG-100 - 1 шт.;
- Техническая документация.
Скачать спецификацию по изделию
BRIBASE Руководство по эксплуатации и обслуживанию TAIL GRIP
Детализация
Для удобства переверните телефон
| Обозначение | Наименование | Масса, кг | Рекомендуемый максимальный размер заготовки, мм | 3D-модель |
|---|---|---|---|---|
| BB.TG.140.95.100 | Приспособление TAIL GRIP, TG-100 | 17.8 | 300х300х300 | Скачать |
