Алюминиевые вакуумные блоки
Схема
Описание

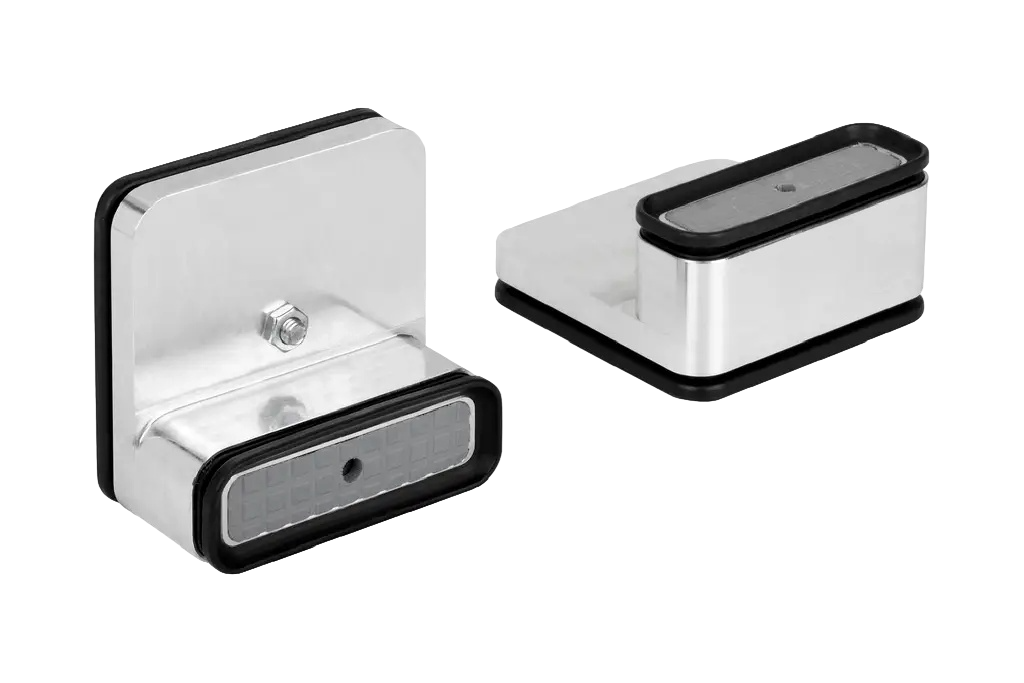

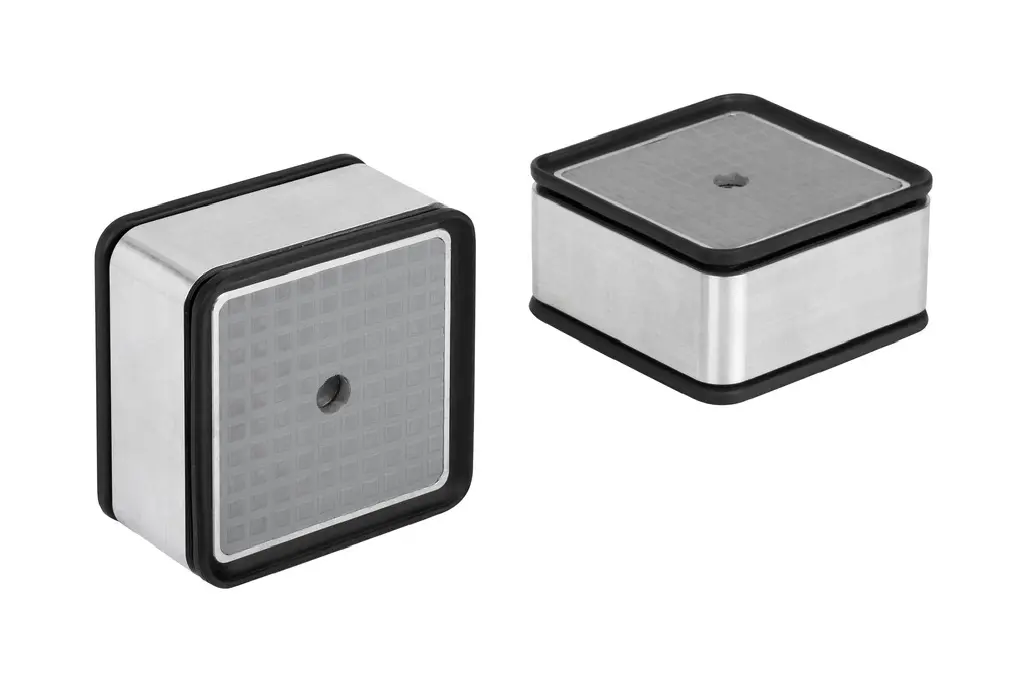

Алюминиевые вакуумные блоки — это универсальные устройства для фиксации с помощью вакуума заготовок больших размеров или заготовок, имеющих обширные сквозные окна.
Особенности:
Принцип работы алюминиевых вакуумных блоков
Комплект поставки:

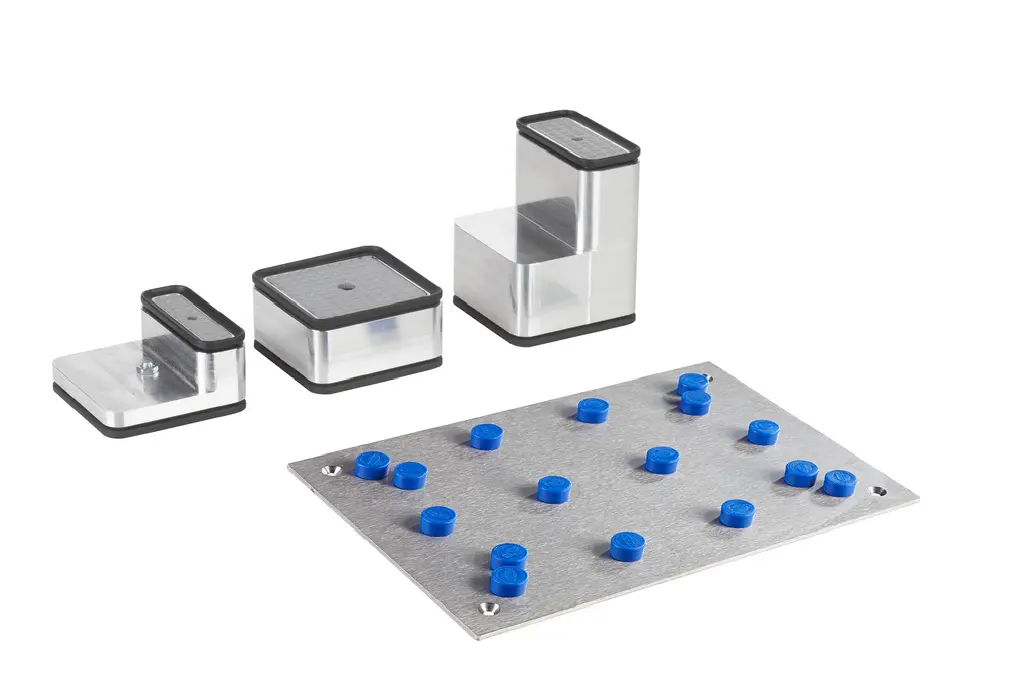

– алюминиевый вакуумный блок с магнитом – 1 шт.
Особенности:
- Блоки могут устанавливаться на решетчатый вакуумный стол с помощью стальной плиты с магнитными заглушками при этом разрежение для всех вакуумных блоков обеспечивается за счет вакуумной системы, подключенной к столу;
- Блоки могут устанавливаться на любые отшлифованные поверхности, при этом разрежение создается отдельной вакуумной станцией и подводится к каждому вакуумному блоку по отдельности.
- Блоки обладают высокой мобильностью: фиксация на вакуумном столе / на шлифованной поверхности осуществляется за счет разрежения воздуха. Установка блоков возможна в произвольной зоне рабочей плоскости.
- Закрепление заготовки с помощью блоков не требует предварительной подготовки – достаточно расположить блоки, разместить на них заготовку и включить вакуум для фиксации.
Принцип работы алюминиевых вакуумных блоков
- В пазы решетчатого стола укладывается уплотнительный шнур.
- Сверху на уплотнительный шнур устанавливается стальная плита с магнитными заглушками.
- На вакуумные отверстия плиты вместо магнитных заглушек устанавливаются вакуумные блоки.
- На вакуумные блоки кладется заготовка. Зажим заготовки происходит с включением вакуума.
- Рекомендуется подобрать оптимальные режимы резания для выполнения обработки.
Комплект поставки:
– алюминиевый вакуумный блок с магнитом – 1 шт.
Детализация
Для удобства переверните телефон

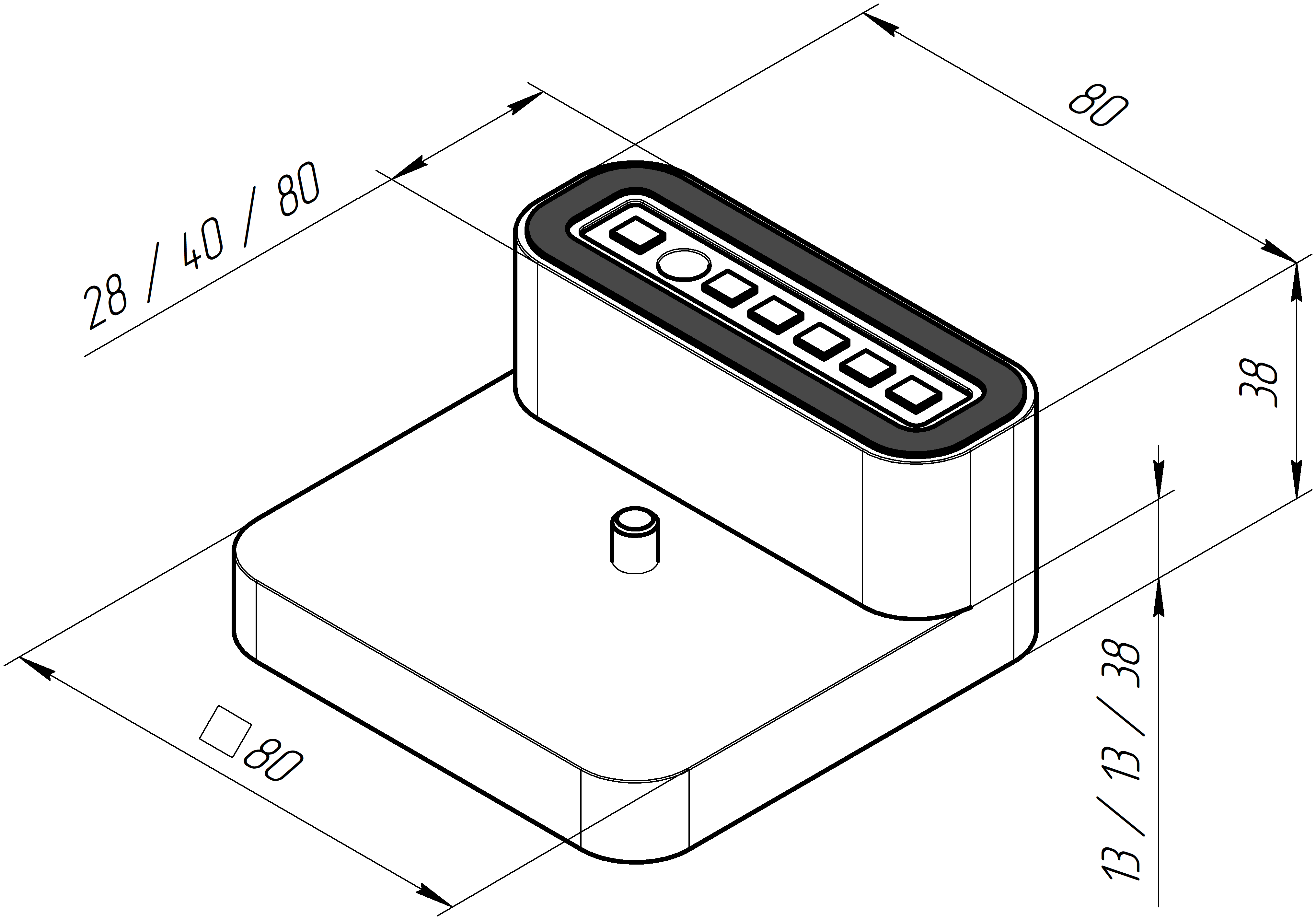

| Обозначение | Основание, мм | Ширина присоединительной части, мм | Длина присоединительной части, мм | Высота, мм | Высота основания, мм | Масса, кг |
|---|---|---|---|---|---|---|
| BB.VO.VVB.01.082 | 80х80 | 28 | 80 | 38 | 13 | 0.5 |
| BB.VO.VVB.01.084 | 80х80 | 40 | 80 | 38 | 13 | 0.6 |
| BB.VO.VVB.01.088 | 80х80 | 80 | 80 | 38 | 38 | 0.7 |
